PARMAIR x HOME ASSISTANT

Asennus

Huom! Tämä ohje tarkoitettu Parmair MAC -sarjan laitteisiin joissa eMAC etäohjaus / IoT-etäohjauspaketti

Ensimmäinen vaihe on Home Assistantin asentaminen. Suosittelemme Raspberry Pi järjestelmää Home Assistantin käyttämiseen. Asenna Home Assistant -käyttöjärjestelmä Raspberry Pi -laitteeseen Raspberry Pi Imager tai tai Balena Etcher -ohjelmalla.

Tarvittava laitteisto

  • Raspberry Pi 4 Raspberry Pi 3 sopii myös, jos sinulla on sellainen
  • Virtalähde Varmista, että virtalähteesi on oikean mallinen
  • Micro SD -kortti Vähintään Class 2 kortti. Suositus 32 Gt tai isompi
  • SD-kortinlukija Löytyy useimmista kannettavista tietokoneista. Voit käyttää myös erillistä USB-sovitinta
  • Ethernet kaapeli Vaaditaan asennusta varten. Asennuksen jälkeen Home Assistant toimii myös Wi-Fi verkossa, mutta Ethernet-yhteys on luotettavampi

Raspberry Pi Imager asennus

1. Asenna Raspberry Pi Imager-ohjelma tietokoneellesi osoitteesta https://www.raspberrypi.com/software/

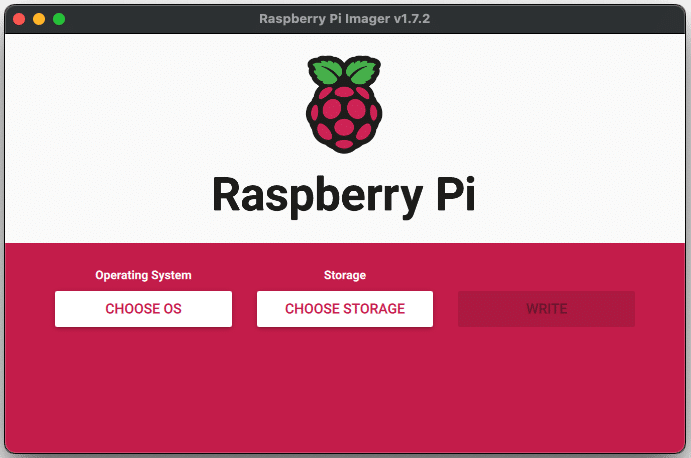

2. Avaa Raspberry Pi Imager-ohjelma

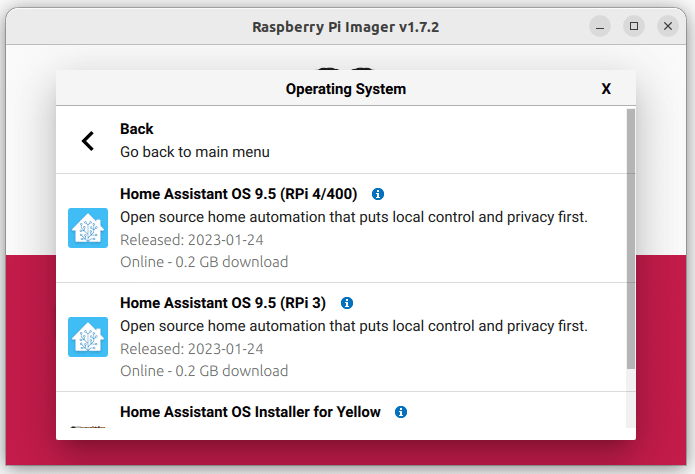

3. Valitse asennettava käyttöjärjestelmä

1) Valitse Home assistants and home automation.
2) Valitse Home Assistant OS joka sopii alustallesi (Raspberry Pi 3 tai Raspberry Pi 4).

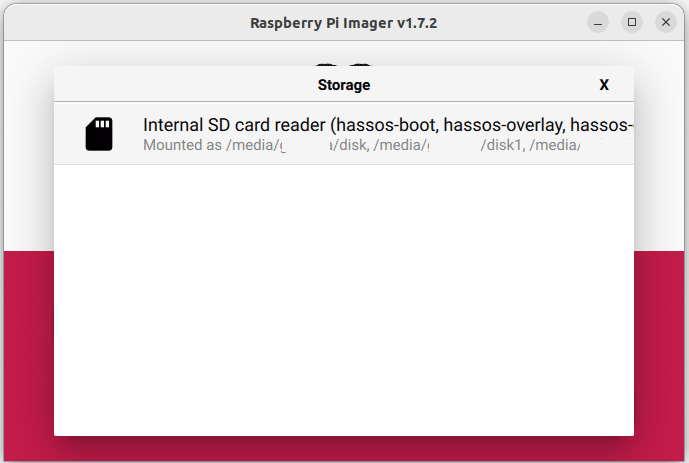

4. Valitse tallennustila

1) Aseta alustettu SD-kortti tietokoneeseen.
2) Valitse SD-korttisi.

5. Asenna käyttöjärjestelmä SD-kortille:

1) Aloita prosessi valitsemalla WRITE.
2) Odota, että Home Assistant -käyttöjärjestelmä asennetaan SD-kortille.

6. Poista SD-kortti. Siirry kohtaan Käynnistä Raspberry

Balena Etcher asennus

1. Aseta alustettu SD-kortti tietokoneeseen.
2. Asenna Balena Etcher-ohjelma tietokoneellesi osoitteesta https://etcher.balena.io
3. Käynnistä Balena Etcher. Saatat joutua suorittamaan sen järjestelmänvalvojan oikeuksilla Windowsissa.
4. Valitse Flash URL-osoitteesta.

4. Kopioi alapuolelta oikea URL-osoite Raspberry Pi 3:lle tai 4:lle.

Raspberry Pi 3:
Raspberry Pi 4:
https://github.com/home-assistant/operating-system/releases/download/11.1/haos_rpi4-64-11.1.img.xz

5. Liitä URL-osoite Balena Etcheriin ja valitse OK.

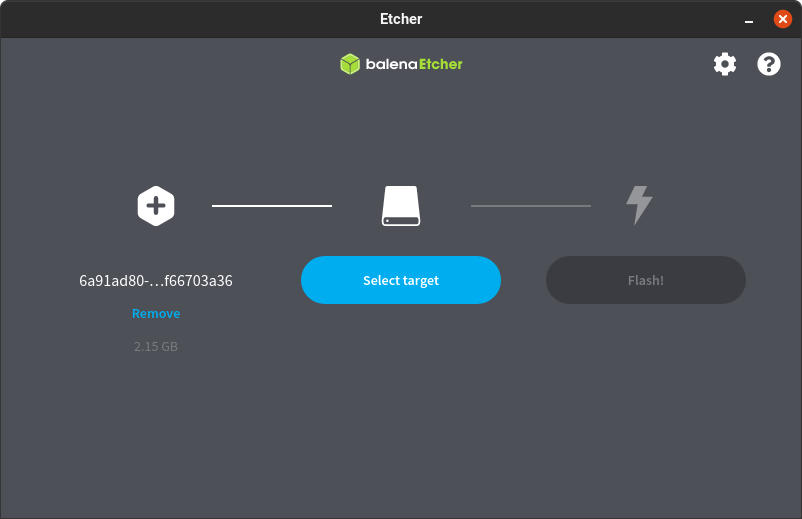

6. Kun Balena Etcher on ladannut käyttöjärjestelmän, valitse Select target.

7. Valitse SD-kortti, jota haluat käyttää asennuksessa.

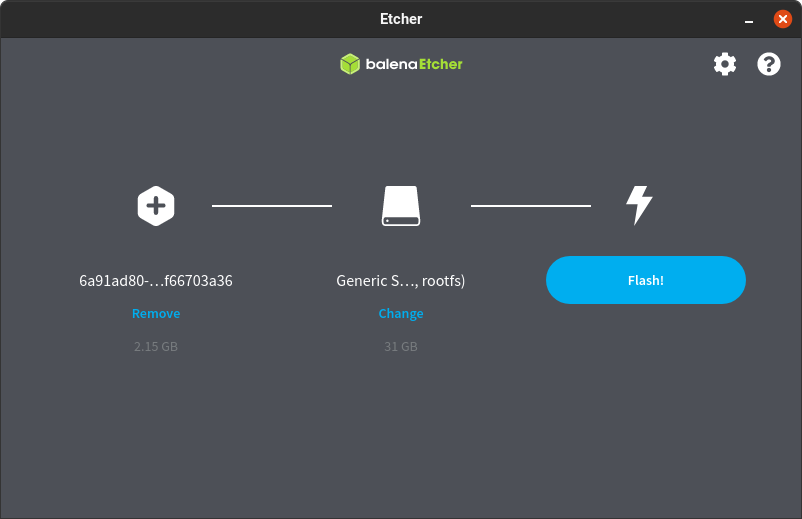

8. Valitse Flash! aloittaaksesi käyttöjärjestelmän kirjoittamisen.

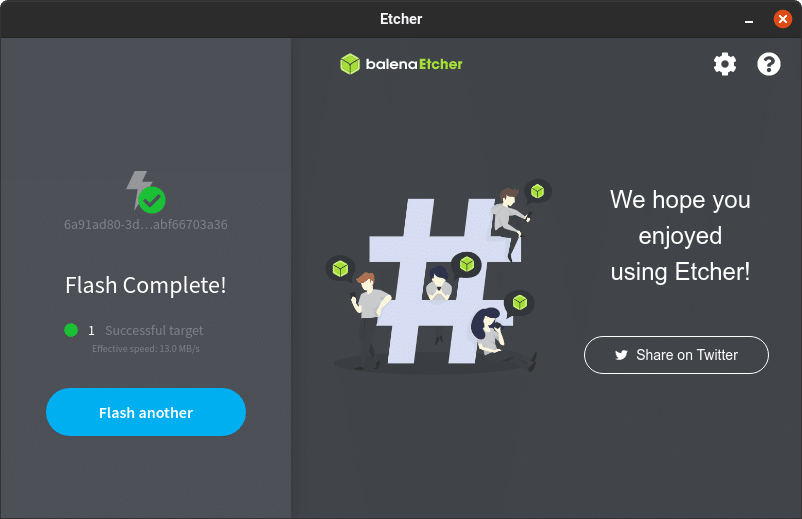

9. Kun Balena Etcher on asentanut käyttöjärjestelmän, näet siitä vahvistuksen.

6. Poista SD-kortti. Siirry kohtaan Käynnistä Raspberry

Käynnistä Raspberry

  1. Aseta SD-kortti, johon on asennettu Home Assistant, Raspberry Pi -laitteeseen.
  2. Liitä verkossa oleva Ethernet-kaapeli Raspberry Pi -laitteeseen.
  3. Kytke virtalähde Raspberry Pi -laitteeseen käynnistääksesi laitteen.

Odota hetki, niin pääset selaimella Home Assistantiin osoitteessa:
homeassistant.local:8123

Kun Home Assistant on asennettu, on aika määrittää se. Luo Home Assistantin järjestelmänvalvojan tili. Anna nimi, käyttäjätunnus, salasana ja valitse Luo tili.

Seuraavaksi voit antaa järjestelmälle nimen ja määrittää sijaintisi ja yksikköjärjestelmän. Valitse ’DETECT’ asettaaksesi sijaintisi automaattisesti. Voit asettaa nämä arvot myös manuaalisesti.

Kun olet valmis, napsauta Seuraava. Seuraavaksi Home Assistant näyttää kaikki laitteet, jotka se on löytänyt verkosta. Voit lisätä laitteita manuaalisesti myöhemmin.
Napsauta lopuksi Valmis. Nyt näet Home Assistantin verkkokäyttöliittymään.

VSCODE

Seuraavaksi sinun tulee ladata vscode (Visual Studio Code) niminen lisäosa.

Siirry seuraavaan osoitteeseen:
https://github.com/hassio-addons/addon-vscode/blob/main/vscode/DOCS.md

  1. Klikkaa Home Assistantin “My ADD-ON” painiketta avataksesi listan lisäosistasi.
  2. Klikkaa “Install” kohdasta ladataksesi lisäosan.
  3. Käynnistä ”Studio Code Server” lisäosa ja tarkista, että kaikki meni oikein.
  4. Napsauta ”OPEN WEB UI” painiketta avataksesi Visual Studio Code
  5. Jos Visual Studio Code ei aukea, käynnistä uudelleen Home Assistant.

Tämän jälkeen siirry Visual Studio Code -lisäsan “configuration.yaml” tiedostoon ja syötä sinne seuraava koodi:

# Parmair modbus (v1.83-)
modbus:
  - name: "anna_tahan_nimi"
    type: tcp
    host: # Kirjoita oman ilmanvaihtolaitteesi IPv4 tähän
    port: 502
    sensors:
      #Temperature & humidity sensors
      - name: "parmair.ulkoilman_lampotila"
        unit_of_measurement: "°C"
        slave: 0
        address: 1020
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE
      - name: "parmair.LTO_kylmapisteen_lampotila"
        unit_of_measurement: "°C"
        slave: 0
        address: 1022
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE
      - name: "parmair.tuloilman_lampotila"
        unit_of_measurement: "°C"
        slave: 0
        address: 1023
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE
      - name: "parmair.poistoilman_lampotila"
        unit_of_measurement: "°C"
        slave: 0
        address: 1024
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE
      - name: "parmair.jateilman_lampotila"
        unit_of_measurement: "°C"
        slave: 0
        address: 1025
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE
      - name: "parmair.kosteusmittaus_LTO-laite"
        unit_of_measurement: "%"
        slave: 0
        address: 1026
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 1
        scan_interval: 60
        device_class: MOISTURE

      #Muut sensorit
      - name: "parmair.saatoasento_LTO "
        unit_of_measurement: "%"
        slave: 0
        address: 1046
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 1
        scan_interval: 60
        device_class: MOISTURE
      - name: "parmair.sisailma_CO2"
        unit_of_measurement: "ppm"
        slave: 0
        address: 1031
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 1
        scan_interval: 60
        device_class: CARBON_DIOXIDE
      - name: "parmair.iv-nopeusasetus"
        unit_of_measurement: ""
        slave: 0
        address: 1187
        input_type: holding
        count: 1
        precision: 0
        data_type: int16
        scale: 1
        scan_interval: 30
        device_class: SPEED
      - name: "parmair.kosteusmittauksen_24h_keskiarvo"
        unit_of_measurement: "%"
        slave: 0
        address: 1192
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 30
        device_class: MOISTURE

 	#Puhaltimet, esi- ja jälkilämmitys
      - name: "parmair.saato_tulopuhallin"
        unit_of_measurement: "%"
        slave: 0
        address: 1040
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: SPEED
      - name: "parmair.saato_poistopuhallin"
        unit_of_measurement: "%"
        slave: 0
        address: 1042
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: SPEED
      - name: "parmair.saato_jalkilammitys"
        unit_of_measurement: "%"
        slave: 0
        address: 1044
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: POWER_FACTOR
      - name: "parmair.saato_LTO"
        unit_of_measurement: "%"
        slave: 0
        address: 1046
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: POWER_FACTOR
      - name: "parmair.saato_ohituslammitys"
        unit_of_measurement: "%"
        slave: 0
        address: 1048
        input_type: holding
        count: 1
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: POWER_FACTOR

# Parmair modbus (v2.00-)
modbus:
  - name: "Anna tähän nimi"
    type: tcp
    host: # Kirjoita oman ilmanvaihtolaitteesi IPv4 tähän
    port: 502
    sensors:
      #Temperature & humidity sensors
      - name: "parmair.raitisilma"
        unit_of_measurement: "°C"
        slave: 0
        address: 1020
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE
      - name: "parmair.tuloilma"
        unit_of_measurement: "°C"
        slave: 0
        address: 1022
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE
      - name: "parmair.poistoilma"
        unit_of_measurement: "°C"
        slave: 0
        address: 1024
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE
      - name: "parmair.jateilma"
        unit_of_measurement: "°C"
        slave: 0
        address: 1023
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE

      # Kosteusmittaus
      - name: "parmair.kosteusmittauksen_24h_ka"
        unit_of_measurement: "%"
        slave: 0
        address: 1192
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: MOISTURE
      - name: "parmair.kosteusmittaus"
        unit_of_measurement: "%"
        slave: 0
        address: 1025
        input_type: holding
        precision: 1
        data_type: int16
        scale: 1
        scan_interval: 60
        device_class: MOISTURE

      # CO2-mittaus
      - name: "parmair.CO2"
        unit_of_measurement: "ppm"
        slave: 0
        address: 1026
        input_type: holding
        precision: 1
        data_type: int16
        scale: 1
        scan_interval: 60
        device_class: CARBON_DIOXIDE

      # Ohjaustila
      - name: "parmair.iv-nopeusasetus"
        unit_of_measurement: ""
        slave: 0
        address: 1187
        input_type: holding
        precision: 0
        data_type: int16
        scale: 1
        scan_interval: 30
        device_class: SPEED

      # parmair.FG50_Y
      - name: "parmair.saatoasento_LTO"
        unit_of_measurement: "%"
        slave: 0
        address: 1046
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 30
        device_class: POWER_FACTOR

      # parmair.TV45_Y
      - name: "parmair.jalkilammitys"
        unit_of_measurement: "%"
        slave: 0
        address: 1044
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: MOISTURE

      # Puhallinnopeudet - parmair.TF10_Y (tulo) - parmair.PF30_Y (poisto)
      - name: "parmair.tulopuhallin_saato"
        unit_of_measurement: "%"
        slave: 0
        address: 1040
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: SPEED
      - name: "pa.poistopuhallin_saato"
        unit_of_measurement: "%"
        slave: 0
        address: 1042
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: SPEED

      #Sulatusparametrit
      - name: "parmair.LTO_kylmapiste"
        unit_of_measurement: "°C"
        slave: 0
        address: 1021
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: TEMPERATURE
      - name: "parmair.ohituslammitys"
        unit_of_measurement: "%"
        slave: 0
        address: 1048
        input_type: holding
        precision: 1
        data_type: int16
        scale: 0.1
        scan_interval: 60
        device_class: MOISTURE

Tämä koodi antaa Raspberry Pi:n hakea verkon kautta tietoa laitteessa olevista antureista. Anturit on myös nimetty parmair.xxx, jotta niiden erottaminen olisi helpompaa.

Verkon IP skannaus

Seuraavaksi sinun täytyy selvittää ilmanvaihtolaitteesi IP-osoite.
Tämä hoituu käyttämällä IP-Skanneria.

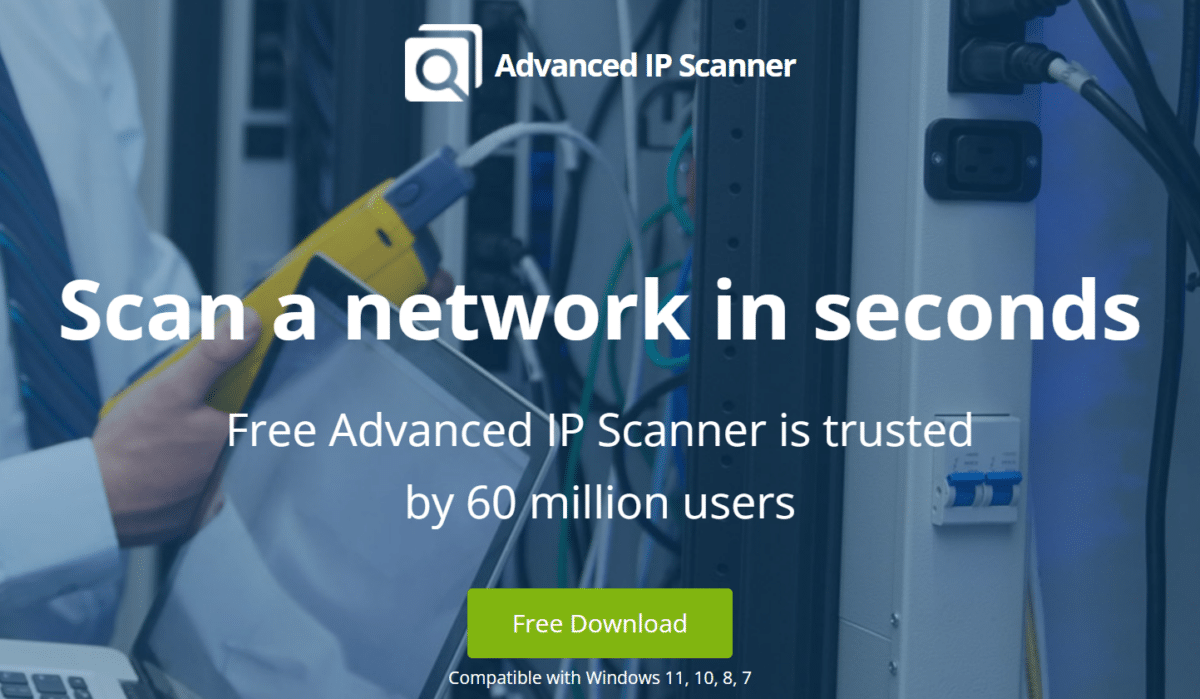

Siirry osoitteeseen https://www.advanced-ip-scanner.com/
ja lataa ohjelma koneellesi (Windows tai Linux). Ohjelma on ilmainen.

Käytä Skannaa toimintoa löytääksesi verkkoon kytketty ilmanvaihtolaite.

Jos sinulla on käytössä Parmair IoT -paketti, niin tunnistat Parmair ilmanvaihtokoneen fx-alkuisesta nimestä.
Kirjoita IP-osoite muistiin ja lisää se Raspberry Pi:n configuration.yaml tiedostoon.

Huom!
Varmista että ilmanvaihtokone ja tietokone, jolla teet IP-skannauksen ovat samassa verkossa. Muuten IP-Skanneri ei löydä ilmanvaihtokonetta verkosta.

IP-osoitteen lisääminen

configuration.yaml tiedoston koodin alkuun tulee lisätä punaisella kirjoitettuihin kohtiin nimi ja edellisessä vaiheessa etsitty IP-osoite. Nimi pitää olla lainausmerkkien sisällä ilman välilyöntejä.

# Parmair modbus
modbus:
      - name: "anna_tahan_nimi"
        type: tcp
        host: Laitteen IPv4. IP löytyy verkon Skannaamalla
        port: 502
        sensors:

Huom!
Koodissa ei saa olla välilyöntejä sekä rivien sisennykset on oltava täsmälleen oikein, muuten koodi ei toimi!

Käynnistä Home Assistant uudelleen

Aina kun muutat asetuksia tai koodia, sinun on käynnistettävä käyttöjärjestelmä uudelleen. Siirry Home Assistant -käyttöliittymässä kohtaan Asetukset > Järjestelmä ja napsauta Käynnistä uudelleen -painiketta.

Oman ”työpöydän” tekeminen

Seuraavaksi haetaan omalle työpöydälle (Yleisnäkymä-välilehti) Parmair ilmanvaihtokoneen dataa.

  1. Siirry Yleisnäkymä sivulle ja klikkaa näytön oikeasta yläkulmasta kolmen pisteen -kuvaketta.
  2. Klikkaa Muokkaa käyttöliittymää.
  3. Klikkaa näytön alakulmassa olevaa + LISÄÄ KORTTI -painiketta.
  4. Valitse haluamasi kortti esim. Kohteet-kortti, johon voit lisätä kaikki datan allekkain.
  5. Anna kortille otsikko.
  6. Siirry kohtaan ’Kohteet’ ja valitse kynä-kuvakkeen takaa kohde, jonka haluat lisätä.
  7. Parmair ilmanvaihtolaitteen kohteita voi hakea kirjoittamalla esim. parmair.raitisilma
  8. Kun olet lisännyt kaikki haluamasi kohteet, klikkaa TALLENNA.

Asennus on nyt valmis

Hienoa, nyt olet saanut Home Assistantin näyttämään ilmanvaihtokoneesi tietoja. Lisää dataa voidaan hakea Modbus-rekisterin avulla.
Ennen 10-2023 asennettuihin Parmair ilmanvaihtokoneisiin joissa on IOT Lataa Parmair Modbus V1.XX rekisteri
Jälkeen 10-2023 asennettuihin Parmair ilmanvaihtokoneisiin joissa on IOT Lataa Parmair Modbus V2.XX rekisteri

Huom!
Parmair IoT -paketin (Ethernet) kautta, eli Modbus TCP niin rekistereihin pitää lisätä 1000. Eli rekisterilistauksen rekisteri 10 onkin 1010.

Artikkelit

Lue myös nämä

Ilmanvaihtoratkaisu kotiisi

Pyydä tarjous

PARMAIR x HOME ASSISTANT

Valitse uusi laite
Valitse sovittimeen yhteensopiva uusi laite josta haluat tarjouksen
Nykyinen laitteesi (varmistamme kattolevyn / laitesovittimen sopivuuden)
Kuvat nykyisestä laitteesta, tyyppikilvestä ja asennusympäristöstä (kuvien koko max. 10Mb)
Haluan tarjouksen myös

Yksityisyydensuojasi on meille tärkeää. Katso lisätietoja tietosuojaselosteesta

Yksityisyydensuojasi on meille tärkeää. Katso lisätietoja tietosuojaselosteesta

Pyydä tarjous

PARMAIR x HOME ASSISTANT

Liitä valokuvat laitteen tyyppikilvestä, laitteesta kansi auki ja varaosasta, jotta voimme varmistaa uuden varaosan yhteensopivuuden. Kuvien koko max. 4Mb

Yksityisyydensuojasi on meille tärkeää. Katso lisätietoja tietosuojaselosteesta

Puuttuva varaosa?

Sivuillamme on esillä vain suosituimmat Parmair-, SunAir-, Primex-, AirWise- ja KAIR-varaosat. Saat meiltä edustamillemme merkeille kattavasti kaikki varaosat. Jos sopivaa varaosaa ei löydy sivuiltamme, niin kysy puuttuvaa varaosaa joko sähköpostilla myynti@parmair.com tai ohessa olevalla lomakkeella.

Ilmoita laitteen ja varaosan tarkka malli ja lähetä meille valokuvat, sekä laitteen tyyppikilvestä että varaosasta, jotta voimme varmistaa uuden varaosan yhteensopivuuden.

Kokeilitko jo hakua?

Liitä viestiin kuva varaosasta (kuvan koko max. 4Mb)

Yksityisyydensuojasi on meille tärkeää. Katso lisätietoja tietosuojaselosteesta

Puuttuva suodatin?

Puuttuuko tuotesivulta sinun laitteesi suodattimet? Kerro siitä meille, niin voimme lisätä ne. Jatkossa voit shoppailla alkuperäiset ja oikeat suodattimet laitteeseesi helposti ja nopeasti.

Voit laittaa viestiä sähköpostitse myynti@parmair.com tai täyttää ohessa olevan lomakkeen.

Kokeilitko jo hakua?

Yksityisyydensuojasi on meille tärkeää. Katso lisätietoja tietosuojaselosteesta

Varaosakysely

Jos ilmastointilaitteesi varaosaa ei löydy luettelosta, niin lähetä kysely myynti@parmair.com
Voimme ehkä auttaa löytämään sinulle edullisen varaosan!

Olethan erittäin tarkkana sopivuuden kanssa ja suorita vanhan mittaus tarkoin ennen tilaamista, että tuote soveltuu juuri sinulle. Ilmanvaihtokoneita on valmistettu oikeakätisin sekä vasenkätisin moottorein. Oikeakätiset pyörivät siivistä katsoen myötäpäivään ja vasen vastapäivään.

Sähkökytkennän saa tehdä vain valtuutettu asentaja ohjeiden ja vaatimusten mukaisesti.

Jos on epäselvyyksiä kätisyydessä, ota vanhan moottorin tyyppi ylös ja valokuva josta voimme selvittää kätisyyden ja yhteensopivuuden.

Toimitus ja maksu

Kotiintoimitus

Lähetämme tuotteen tyypillisesti 3-5 arkipäivässä.

Asennuspalvelu

Asennuspalvelumme sisältää vanhan laitteen purun ja pois kuljetuksen, uuden laitteen asennuksen ja käyttöopastuksen sekä ilmanvaihtokanaviston nuohouksen ja säädön.

Lasku

Koroton ja kuluton lasku 14 pv netto.

AMMATTILAISET

Pyydä tarjous

PARMAIR x HOME ASSISTANT

Tähdellä (*) merkityt kohdat ovat pakollisia.

Valitse toimiala:

Yksityisyydensuojasi on meille tärkeää. Katso lisätietoja tietosuojaselosteesta

YKSITYISET

Pyydä tarjous

PARMAIR x HOME ASSISTANT

Tähdellä (*) merkityt kohdat ovat pakollisia.

Onko asunnossasi tällä hetkellä koneellinen ilmanvaihto? *
Nykyinen laitteesi (tarkistamme sopivan kattolevyn / laitesovittimen)?
Voit lisätä tähän kuvia nykyisestä laitteesta, tyyppikilvestä ja asennusympäristöstä (kuvien koko max. 10Mb)
Haluan tarjouksen myös

Yksityisyydensuojasi on meille tärkeää. Katso lisätietoja tietosuojaselosteesta

Toimitustavat

Kotiintoimitus

Toimitamme laitteen tyypillisesti 5-14 arkipäivässä.

Asennuspalvelu

Asennuspalvelumme sisältää vanhan laitteen purun ja pois kuljetuksen, uuden laitteen asennuksen ja käyttöopastuksen sekä ilmanvaihtokanaviston nuohouksen ja säädön.

Maksuvaihtoehdot

Lasku

Koroton ja kuluton lasku 14 pv netto.

Parmair erämaksu

Maksuaika: 3 kk, 6 kk tai 12 kk | Korko: 9.95 % | Ei avausmaksua | Laskutuslisä 5.00 €/lasku | Laskutusväli: kuukausittain | Vaatii hyväksytyn luottopäätöksen | Katso rahoitusehdot
